Instalasi dan Uninstalasi Komputer

  I.        Judul

Uninstallasi dan installasi komputer

II.        Teori Dasar

Komputer adalah alat yang dipakai untuk mengolah data menurut perintah yang telah dirumuskan. Kata komputer semula dipergunakan untuk menggambarkan orang yang perkerjaannya melakukan perhitungan aritmatika, dengan atau tanpa alat bantu, tetapi arti kata ini kemudian dipindahkan kepada mesin itu sendiri. Asal mulanya, pengolahan informasi hampir eksklusif berhubungan dengan masalah aritmatika, tetapi komputer modern dipakai untuk banyak tugas yang tidak berhubungan dengan matematika.

Secara luas, Komputer dapat didefinisikan sebagai suatu peralatan elektronik yang terdiri dari beberapa komponen, yang dapat bekerja sama antara komponen satu dengan yang lain untuk menghasilkan suatu informasi berdasarkan program dan data yang ada.

   CPU yang merupakan singkatan dari Central Processing Unit adalah komponen keras atau perangkat hardware pemroses data utama dalam sebuah komputer. CPU dapat disebut sebagai otak komputer karena CPU mengatur semua aktifitas dan jalannya semua program termasuk aplikasi atau software di dalamnya.

III.        Alat & Bahan

·         1 Unit Komputer beserta komponennya (inlight)

·         Obeng plus (+)

IV.        Langkah Kerja

1.    Cara Uninstallasi Komputer

1)    Posisikan CPU dengan bagian samping tempat ventilasi dibagian atas (horizontal)

2)    Buka baut yang terpasang pada casing CPU dengan obeng,lalu  lepaskan casing penutup CPU tersebut dengan cara meggeser kekiri kemudian angkat keatas.

3)    Lepaskan semua kabel power supply yang terpasang pada motherboard,hardisk,disket dan yang lainnya.

4)    Buka baut yang terpasang pada bagian belakang power supply,lalu keluarkan power supply.

5)    Lepaskan kebel data (IDE/PATA dan SATA) yang terpasang pada hardisk dan motherboard

6)    Lepaskan RAM yang terpasang pada slot RAM,dengan cara membuka pengunci slot lalu Tarik RAM keluar dengan benar.

7)    Buka kipas pada processor dengan cara melepaskan kabelnya yang terpasang pada motherboard memutar 4 tuas yang berada disisinya kekiri,kemudian tarik keatas dan keluarkan kipasnya.

8)    Keluarkan processor yang berada pada motherboard

9)    Lepaskan komponen yang berada pada slot ekspansi di motherboard seperti VGA Card,Wireless LAN Card,Modem dan Sound Card.

10)  Buka casing CPU bagian depan,lalu lepaskan semua baut yang menempel pada hardisk dan optical disk drive beserta floppy disk(jika ada),kemudian keluarkan komponen tersebut

11)  Lepaskan kabel audio,usb,dan Fpanel yang masih terpasang pada motherboard.

12)  Buka baut yang memasang motherboard dan angkat motherboard keluar dari dalam CPU

2.    Cara Installasi Komputer

1)    Pasang kembali motherboard ke dalam komputer

2)    Masukkan processor kedalam socketnya seperti semula

3)    Pasang kipas processor dengan cara memasukkan tuasnya kedalam lobang pada motherboard,lalu tekan tuasnya kebawah sampai ada suara klik,kemudian sambungkan kabelnya ke motherboard

4)    Masukkan kembali hardisk,optical disk drive dan floppy disk(jika ada),jangan lupa memasang kembali bautnya sampai kuat

5)    Pasang casing depan CPU seperti semula

6)    Masukkan kembali karu ekspansi berupa VGA Card,Wireless LAN Card,Modem dan Sound Card ke dalam slot ekspansi.

7)    Pada slot RAM,masukkan RAM kemabali

8)    Pasangkan kabel data(IDE/PATA dan SATA) ,kabel audio,kabel usb dan Fpanel pada motherboard

9)    Letakkan power supply ketempatnya semula,dan eratkan menggunakan baut

10)  Sambungkan kembali kabel pada power siupply ke motherboard dan hardisk

11)  Tutup kembali casing CPU dengan benar dan rapi.

 V.        Hasil

Sebelum dibongkar:

        Sesudah dibongkar :

VI.        Analisis & Kesimpulan

1)    Processor

Merek : Intel Core 2

Intel Core 2 adalah sebuah mikroprosesor yang dirilis oleh Intel Corporation pada tanggal 27 Juli 2006. Pada saat pengembangannya, prosesor ini memiliki nama kode Conroe dan Allendale.

Klasifikasi Prosesor Core 2

Nama Prosesor	Intel Core 2 Duo
Nama kode	Conroe, Allendale, Wolfdale, Merom, Penryn, (dua inti) Kentsfield, Yorkfield, (empat inti)
Dirilis	27 Juli 2006
Segmen Pasar	Desktop, Laptop
Mikroarsitektur	Intel Core Microarchitecture
Set instruksi	x86, MMX, SSE, SSE2, SSE3, SSE4 (SSE4 hanya untuk prosesor berdasarkan core penryn) VT, EM64T, HT (hanya seri Intel Core 2 Extreme)
Front Side bus	1066 MHz, 1333 MHz (seri conroe terbaru)
Jumlah inti prosesor	2 core, atau 4 core
Interkoneksi ke motherboard	Land Grid Array (LGA), 775-pin
Jumlah Transistor	Conroe:291 juta Allendale:
Teknologi manufaktur	65 nanometer (Conroe, Allandle, Merom, kentsfield) & 45 nanometer (Wolfdale, Yorkfield, Penryn)
Cache Level-1
Cache Level-2	Yorkfield : 12 Megabyte Kentsfield : 8 Megabyte Wolfdale : 6 Megabyte Conroe:4 Megabyte Allendale: 2 Megabyte
Cache Level-3	Tidak ada
Chipset pendukung	Intel 975X, Intel 965, Intel 945 (beberapa versi), nVidia nForce 680i

2)    Kipas Processor/Heatsink

Merek  : Intel

Seri     : D34223-001

Heatsink merupakan alat pengendali panas pasif yang menyerap panas yang dipancarkan atau dihasilkan oleh komponen elektronik kemudian dipindahkan ke media fluida di sekitarnya, bisa berupa udara maupun cairan. Umumnnya heatsink juga dilengkapi dengan kipas untuk membantu proses pendinginan. Fungsi heatsink yang paling utama adalah untuk mengendalikan atau mendinginkan temperatur pada komponen komputer dan laptop yang melakukan aktivitas berat menghasilkan banyak energi panas. Menjaga temperatur komponen CPU dan VGA adalah tugas utama digunakannya heatsink. Kedua komponen tersebut sangat penting dijaga temperaturnya guna memastikan program-progam yang ter-install di dalam komputer maupun laptop kita bisa bekerja sesuai dengan kapasitas optimal komponen tersebut.

3)    Sata

Kabel SATA atau Serial ATA merupakan kabel konektor pengembangan dari model kabel konektor ATA, dengan kata lain kabel konektor SATA merupakan jenis kabel konektor baru yang ada setelah kabel ATA, maka tidak mengherankan jika kabel konektor seri SATA ini sekarang banyak di gunakan untuk spec komputer-komputer baru yang mempunyai kecepatan akses data lebih handal.
Kabel konektor SATA ini mempunyai 15pin dan berukuran lebih kecil ketimbang kabel ATA, namun lebih bagus yakni hingga 150 MBps

PERBEDAAN KABEL IDE DAN SATA

KABEL IDE	KABEL SATA
Umum digunakan	banyak digunakan
Masih menggunakan slave	Tidak menggunakan slave
Masih menggunakan master	Tidak menggunakan master
Ukuranya  lebih besar	Ukuranya lebih kecil
	Mudah digunakan

4)      PATA

       Merk : ASUS



(IDE) merupakan kontroler harddisk yang paling umum karena pemakaian sudah lama dari tahun 1990an. Harddisk IDE masih menggunakan kabel PATA. didalam mainboard digunakan dua kabel IDE yang menancap pada dua konektor yang disediakan oleh mainboard. dan tiap konektornya mempunyai dua alat yaitu master dan slave.

 ATA (Advanced Technology Attachment) atau biasa juga dikenal dengan IDE drive merupakan kabel konektor yang dibuat berdasarkan standart tahun 1986 yang masih menggunakan 16 bit pararel, dan terus di kembangkan hingga ATA-7 pada tahun 2001 yang mempunyai kecepatan sebesar 133MBPs. Kabel ATA masih banyak digunakan untuk spesifikasi komputer lama semisal ; pentium 4 kebawah.Kabel ATA terdiri dari 40pin dan maksimal panjang kabel hanya 18 inc (46 cm)

 5)    RAM

Merk         : Kingston KVR   dan Apogg

RAM adalah singkatan dari Random Access Memory yang memiliki fungsi sebagai tempat penyimpanan data atau instruksi program sementara pada suatu komputer. Data pada RAM bersifat sementara, yang artinya jika komputer atau laptop di matikan maka data tersebut yang ada pada RAM juga akan terhapus.

6)      Power Supply

Merk  : Enlight

Power supply berfungsi untuk melakukan konversi dari listrik yang memiliki arus AC menjadi listrik yang berarus DC. Listrik dengan arus AC (Alternate Current) adalah listrik yang berasal dari sumber PLN. Sedangkan listrik DC (Direct Current )merupakan listrik yang memilki sistem arus langsung, dimana arus inilah yang dibutuhkan oleh setiap komponen dan juga rangkaian perangkat keras di dalam komputer untuk bisa menyala dan juga beroperasi secara maksimal.

Fungsi warna masing-masing kabel pada power supply

1. Warna Merah (+5v) dan Warna Kuning (+12 v) berfungsi sebagai catu daya Harddisk dan CD-ROM.

2. Warna Orange(+3.3v) berfungsi sebagai catu daya di Processor.

3. Warna Putih (-5v) dan warna Ungu (+5v) berfungsi sebagai Stabilizer.

4. Warna Biru (-12v) berfungsi sebagai Power Off.

5. Warna Hijau(PS on/12v) berfungsi sebagai  Power On.

6. Warna Abu-abu (+5v) berfungsi sebagai stabilizer di chipset.

7. Warna Hitam (Ground) = netral

7)    Optical Disk Drive

Merk : BTC dan Plextor

Jenis : DVD-RW

CD/DVD ROM atau juga yang bisa disebut dengan optical disk drive ini adalah piranti yang dapat digunakan untuk menulis dan membaca kaset atau kepingan CD/DVD. Selain itu, CD/DVD ROM juga dapat digunakan untuk mem-burning atau meng-copy CD dengan menggunakan berbagai software seperti Nero, Infra Recorder, dan sebagainya. DVD-RW digunkan untuk read and write data ke CD atau DVD.

8)    Hardisk

     Merk : HItachi

Hard disk atau hard disk drive (HDD) merupakan perangkat keras komputer yang berfungsi sebagai media penyimpanan sekunder. Dalam sebuah harddisk terdapat lebih dari satu piringan yang berfungsi menampung data-data secara magnetis.

Berbeda dengan RAM yang menyimpan data atau intruksi secara sementara (hilang ketika komputer dimatikan), harddisk akan menyimpan data seperti musik, dokumen, gambar, video, dll secara permanen (tidak akan hilang meskipun komputer dimatikan, kecuali dihapus pengguna).

Secara umum, terdapat tiga jenis harddisk di pasaran, yaitu IDE (Integrated Drive Electronics), ATA (Advanced Technology Attachment), dan SATA (Serial Advanced Technology Attachment). Ketiganya memiliki keunikan masing-masing, perbedaannya terdapat pada kecepatan putaran piringan yang berpengaruh terhadap kecepatan pengambilan data dalam komputer. Untuk memasang harddisk, perlu diperhatikan dukungan motherboard. Misalnya, jika yang kita miliki adalah harddisk jenis SATA, maka perlu dipasang pada motherboard yang memiliki port SATA juga.

9)   Wireless LAN Card

     Merk : Linksys

Wireless Card atau bisa juga disebut sebagai kartu wifi merupakan sebuah hardware atau perangkat keras yang umumnya terdapat di dalam device laptop yang akan berperan sebagai penerima sinyal elektromagnetik.Dengan hadirnya wirreless card tentu akan sangat memudahkan banyak pengguna laptop untuk dapat lebih praktis terkoneksi dengan jaringan tanpa harus menggunakan kabel layaknya pc.Fungsi wireless card pada laptop yaitu menghubungkan jaringan tanpa kabel, artinya kalian bisa menerima sinyal dari perangkat lain yang di share mulai dari wifi bahkan untuk tetring hotspot melalui smartphone pun kalian bisa gunakan.Meskipun tidak memerlukan kabel lan untuk terhubung dalam jaringan namun wireless card sendiri dapat menerima sinyal dengan baik meskipun jika kita perbandingkan dengan menggunakan kabel tentu hasilnya sedikit lebih baik menggunakan kabel.

10)  VGA

VGA adalah monitor standar untuk mengelola tampilan yang digunakan untuk menghasilkan dan menampilkan gambar ke display pada monitor di sebagian besar PC. VGA memiliki prosessor yang disebut juga dengan GPU (Graphics Processing Unit) yang juga membutuhkan memori.

Spesifikasi :

·    Max Resolution  : 2048 x 1536

·    Max Monitors Supported  : 2

·    Interfaces :

    1 x DVI-I - 24+5 pin combined DVI
1 x VGA - 15 pin HD D-Sub (HD-15)
1 x TV-out

·    Graphics Engine : ATI Radeon X550

·    Max Monitors Supported : 2

·    Bus Type : PCI Express x16

·    API Supported : DirectX 9.0

·    Core Clock : 400 MHz

·    RAMDAC : 400 MHz

·    Manufacturer : Info-Tek Corporation

Memory

·    Size : 128 MB

·    Bus Width : 64-bit

Power Device

·    Type  : none

Interface Provided

·    Qty : 1

·    Connector Type : 15 pin HD D-Sub (HD-15), 24+5 pin combined DVI

Miscellaneous

·    Software Included : Driver

Video Output

·    Colors Max Resolution (external)  : 32-bit color

·    Type : graphics card

·    Interface Type : PCI Express x16

·    Graphics Processor Manufacturer : ATI

·    Graphics Processor : ATI Radeon X550

·    Clock Speed : 400 MHz

·    RAMDAC Clock Speed : 400 Hz

·    Max Monitors Supported : 2

·    Max External Resolution : 2048 x 1536

·    API Supported : DirectX 9.0

·    Analog Video Format : NTSC, PAL

·    Supported Video Signal  : DVI, S-Video, VGA, composite video

·    Analog Video Signal  : S-Video, composite video

·    Digital Video Standard : Digital Visual Interface (DVI)

Video

·    Video Output : graphics adapter

·    Graphics Processor: ATI Radeon X550

·    Colors Max Resolution (external) : 32-bit color

·    Type : none

System Requirements

·    OS Required  : Microsoft Windows 2000 SP1 or later, Microsoft Windows XP Home Edition, Microsoft Windows XP Media Center Edition, Microsoft Windows XP Professional

Header

·    Brand : GeCube

·    Product Line : GeCube

·    Model : GC-HM550L-C3

·    Edition : Slim Edition

·    Packaged Quantity : 1

·    Compatibility : PC

Video Memory

·    Installed Size : 128 MB

·    Bus Width : 64-bit

Cable Details

·    Type : S-Video - composite cable

·    Included Qty : 1

·    Form Factor : external

Software

·    Type : Driver

System Requirements Details

·    Operating System : Windows 2000/XP

·    Min RAM Size : 512 MB

Slot Required

·    Type : PCI Express x16

·    Total Qty : 1

General

·    Manufacturer : Info-Tek Corporation

11)  Modem

         Merk : Speedcom             Seri : HPI56M3



Pada saat jaringan internet menjadi suatu kebutuhan pokok, maka dengan seiring perkembangan pada teknologi informasi, inovasi tersebut pun diciptakan yakni sebuah akses modem internal. Biasanya modem dengan type seperti  ini sudah  tertanam pada slot PCI di motherboard suatu perangkat komputer.

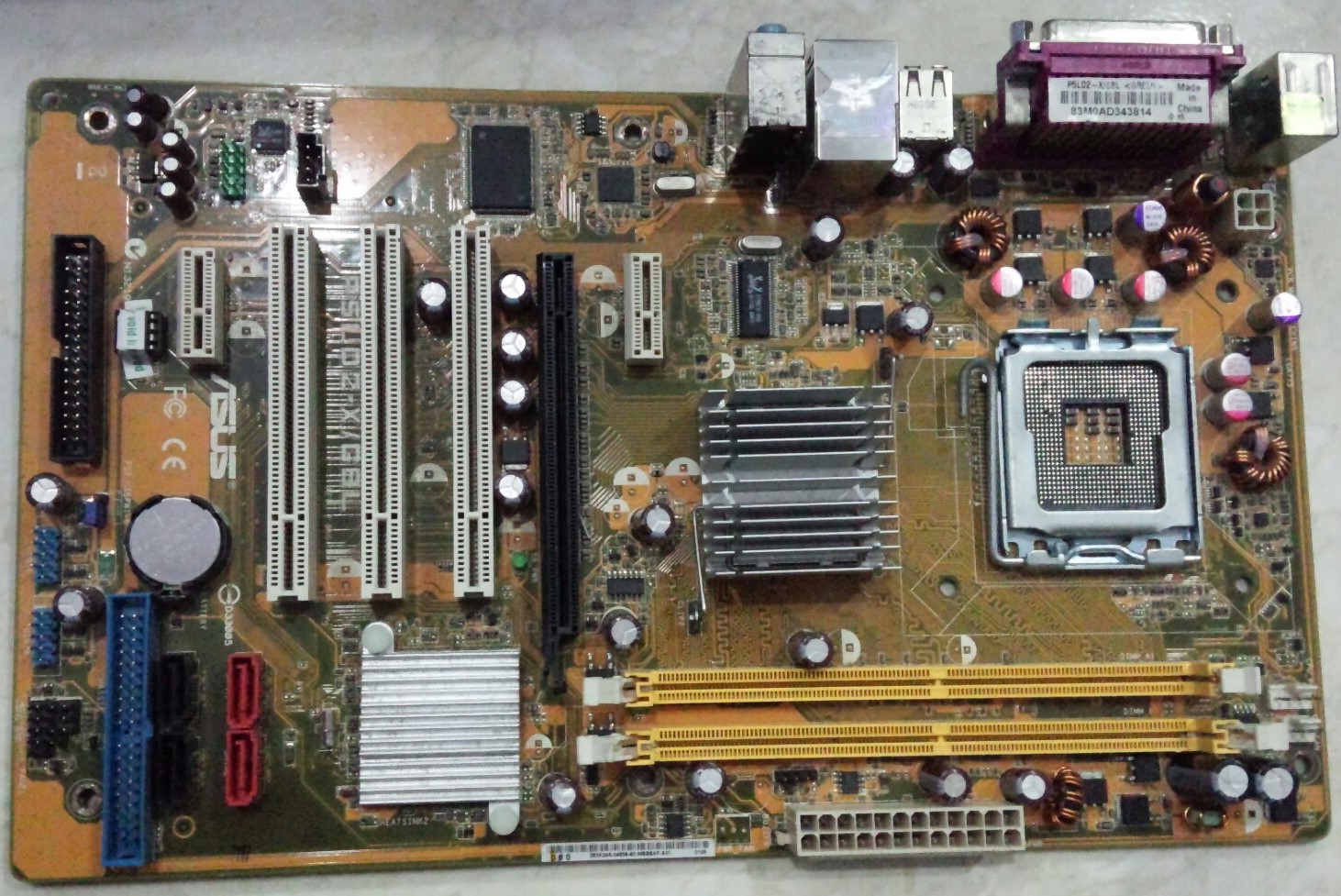

12)  Motherboard

Merk : ASUS

Seri   : PSUD2-X/GBL

 Motherboard atau biasa disingkat dengan MB, adalah perangkat utama komputer berupa sebuah papan sirkuit elektronik yang mempunyai slot-slot untuk komponen lain, sehingga komponen-komponen tersebut saling terhubung dan saling bekerja sama dengan baik.

VII.        Referensi

1.   http://bachtiarasri.blogspot.com/2017/04/makalah-lengkap-instalasi-komputer.html

2.   http://www.podfeeder.com/teknologi/apa-itu-vga-berikut-fungsi-dan-jenisnya/

3.   https://www.indoworx.com/komponen-komponen-cpu-komputer/

4.   https://www.nesabamedia.com/pengertian-dan-macam-macam-perangkat-keras-komputer/
