I.
Judul
Komponen Penyusun Komputer
II.
Teori Dasar
1.

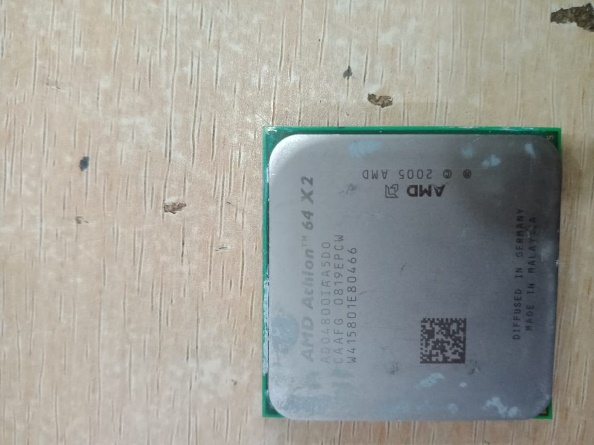

Prosessor
Processor atau unit pengolah pusat (Central Processing Unit) adalah chip tunggal yang berisi semua elemen yang diperlukan untuk mengartikan dan melakukan semua instruksi program dalam bentuk manipulasi data, operasi logika dan aritmatika,pewaktuan dan pengendalian sistem.
Merk : AMD Athlon 64 x2
2.
RAM (Random Access Memory)
Merk : HP j269ll8
RAM adalah singkatan dari Random Access
Memory yang memiliki fungsi sebagai tempat penyimpanan data atau instruksi
program sementara pada suatu komputer. Data pada RAM bersifat sementara, yang
artinya jika komputer atau laptop di matikan maka data tersebut yang ada pada
RAM juga akan terhapus.
3.
Power Supply
Merk : ACER
Power supply berfungsi untuk melakukan konversi dari listrik
yang memiliki arus AC menjadi listrik yang berarus DC. Listrik dengan arus AC (Alternate
Current) adalah listrik yang berasal dari sumber PLN. Sedangkan listrik DC
(Direct Current )merupakan listrik yang memilki sistem arus langsung, dimana
arus inilah yang dibutuhkan oleh setiap komponen dan juga rangkaian perangkat
keras di dalam komputer untuk bisa menyala dan juga beroperasi secara maksimal.
Fungsi warna masing-masing kabel pada power supply
1.
Warna Merah (+5v) dan Warna Kuning (+12 v) berfungsi sebagai catu
daya Harddisk dan CD-ROM.
2. Warna Orange(+3.3v) berfungsi sebagai catu daya di Processor.
3. Warna Putih (-5v) dan warna Ungu (+5v) berfungsi sebagai Stabilizer.
4. Warna Biru (-12v) berfungsi sebagai Power Off.
5. Warna Hijau(PS on/12v) berfungsi sebagai Power On.
6. Warna Abu-abu (+5v) berfungsi sebagai stabilizer di chipset.
7. Warna Hitam (Ground) = netral
4.
VGA (Video Graphic Adapter)
Merk : ATI Radeon
Seri :
HM550L
VGA adalah monitor
standar untuk mengelola tampilan yang digunakan untuk menghasilkan dan menampilkan gambar ke display pada monitor
di sebagian besar PC. VGA memiliki prosessor yang disebut
juga dengan GPU (Graphics Processing Unit) yang juga
membutuhkan memori.
Spesifikasi
:
- Max Resolution : 2048 x 1536
- Max Monitors Supported : 2
- Interfaces :
1 x DVI-I - 24+5 pin combined DVI
1 x VGA - 15 pin HD D-Sub (HD-15)
1 x TV-out
1 x VGA - 15 pin HD D-Sub (HD-15)
1 x TV-out
- Graphics Engine : ATI Radeon X550
- Max Monitors Supported : 2
- Bus Type : PCI Express x16
- API Supported : DirectX 9.0
- Core Clock : 400 MHz
- RAMDAC : 400 MHz
- Manufacturer : Info-Tek Corporation
Memory
- Size : 128 MB
- Bus Width : 64-bit
Power Device
- Type : none
Interface Provided
- Qty : 1
- Connector Type : 15 pin HD D-Sub (HD-15), 24+5 pin combined DVI
Miscellaneous
- Software Included : Driver
Video Output
- Colors Max Resolution (external) : 32-bit color
- Type : graphics card
- Interface Type : PCI Express x16
- Graphics Processor Manufacturer : ATI
- Graphics Processor : ATI Radeon X550
- Clock Speed : 400 MHz
- RAMDAC Clock Speed : 400 Hz
- Max Monitors Supported : 2
- Max External Resolution : 2048 x 1536
- API Supported : DirectX 9.0
- Analog Video Format : NTSC, PAL
- Supported Video Signal : DVI, S-Video, VGA, composite video
- Analog Video Signal : S-Video, composite video
- Digital Video Standard : Digital Visual Interface (DVI)
Video
- Video Output : graphics adapter
- Graphics Processor: ATI Radeon X550
- Colors Max Resolution (external) : 32-bit color
- Type : none
System Requirements
- OS Required : Microsoft Windows 2000 SP1 or later, Microsoft Windows XP Home Edition, Microsoft Windows XP Media Center Edition, Microsoft Windows XP Professional
Header
- Brand : GeCube
- Product Line : GeCube
- Model : GC-HM550L-C3
- Edition : Slim Edition
- Packaged Quantity : 1
- Compatibility : PC
Video Memory
- Installed Size : 128 MB
- Bus Width : 64-bit
Cable Details
- Type : S-Video - composite cable
- Included Qty : 1
- Form Factor : external
Software
- Type : Driver
System Requirements Details
- Operating System : Windows 2000/XP
- Min RAM Size : 512 MB
Slot Required
- Type : PCI Express x16
- Total Qty : 1
General
- Manufacturer : Info-Tek Corporation
5.
Hardisk
Merk : Maxtor
Seri : Nar61590
Hard disk atau hard disk drive
(HDD) merupakan perangkat keras komputer yang berfungsi sebagai media
penyimpanan sekunder. Dalam sebuah harddisk terdapat lebih dari satu piringan
yang berfungsi menampung data-data secara magnetis.
Berbeda dengan RAM yang
menyimpan data atau intruksi secara sementara (hilang ketika komputer
dimatikan), harddisk akan menyimpan data seperti musik, dokumen, gambar, video,
dll secara permanen (tidak akan hilang meskipun komputer dimatikan, kecuali
dihapus pengguna).
Secara umum, terdapat tiga
jenis harddisk di pasaran, yaitu IDE (Integrated Drive Electronics),
ATA (Advanced Technology Attachment), dan SATA (Serial Advanced
Technology Attachment). Ketiganya memiliki keunikan masing-masing,
perbedaannya terdapat pada kecepatan putaran piringan yang berpengaruh terhadap
kecepatan pengambilan data dalam komputer. Untuk memasang harddisk, perlu
diperhatikan dukungan motherboard. Misalnya, jika yang kita miliki adalah
harddisk jenis SATA, maka perlu dipasang pada motherboard yang memiliki port
SATA juga.
6.
Kabel IDE / PATA
Merk : ASUS
( IDE) merupakan kontroler harddisk yang paling umum
karena pemakaian sudah lama dari tahun 1990an. Harddisk IDE masih menggunakan
kabel PATA. didalam mainboard digunakan dua kabel IDE yang menancap pada dua
konektor yang disediakan oleh mainboard. dan tiap konektornya mempunyai dua
alat yaitu master dan slave.
ATA (Advanced
Technology Attachment) atau biasa juga dikenal dengan IDE drive merupakan kabel
konektor yang dibuat berdasarkan standart tahun 1986 yang masih menggunakan 16
bit pararel, dan terus di kembangkan hingga ATA-7 pada tahun 2001 yang mempunyai
kecepatan sebesar 133MBPs. Kabel ATA masih banyak digunakan untuk spesifikasi
komputer lama semisal ; pentium 4 kebawah.Kabel ATA terdiri dari 40pin dan
maksimal panjang kabel hanya 18 inc (46 cm)
SATA
Kabel SATA atau Serial ATA merupakan kabel
konektor pengembangan dari model kabel konektor ATA, dengan kata lain kabel
konektor SATA merupakan jenis kabel konektor baru yang ada setelah kabel ATA,
maka tidak mengherankan jika kabel konektor seri SATA ini sekarang banyak di
gunakan untuk spec komputer-komputer baru yang mempunyai kecepatan akses data
lebih handal.
Kabel konektor SATA ini mempunyai 15pin dan berukuran lebih kecil ketimbang kabel ATA, namun lebih bagus yakni hingga 150 MBps
Kabel konektor SATA ini mempunyai 15pin dan berukuran lebih kecil ketimbang kabel ATA, namun lebih bagus yakni hingga 150 MBps
PERBEDAAN KABEL
IDE DAN SATA
KABEL IDE
|
KABEL SATA
|
Umum
digunakan
|
banyak digunakan
|
Masih menggunakan
slave
|
Tidak menggunakan slave
|
Masih
menggunakan master
|
Tidak menggunakan master
|
Ukuranya lebih besar
|
Ukuranya lebih kecil
|
Mudah digunakan
|
7.
Optical Disk Drive
Merk : Sony
Seri :
Aw-6170A
Jenis : DVD RW
CD/DVD ROM atau juga yang bisa disebut
dengan optical disk drive ini adalah piranti yang dapat digunakan untuk menulis
dan membaca kaset atau kepingan CD/DVD. Selain itu, CD/DVD ROM juga dapat
digunakan untuk mem-burning atau meng-copy CD dengan menggunakan berbagai
software seperti Nero, Infra Recorder, dan sebagainya. DVD-RW digunkan untuk
read and write data ke CD atau DVD.
8.
Floppy Disk Drive
Merk :
Panasonic
Seri :
Ju-2564198PC
Floppy Drive merupakan salah satu
perangkat keras komputer yang digunakan sebagai media pembaca sebuah disket
atau Floppy disk, dimana pada dasarnya floppy drive ini memiliki fungsi yang
sama dengan perangkat CD / DVD Rom yaitu sebagai media pembaca sebuah perangkat
penyimpanan data yang dibuat didalam bentuk disk, namun media penyimpanan yang
digunakannya adalah Floppy Disk.Saat ini floppy drive sudah sangat jarang
sekali penggunanya.
9.
Sound Card
Merk : Netlink
Seri :
CM187364CH
Sound Card merupakan perangkat keras yang berfungsi
mengolah data berupa audio ataupun suara. Pada awalnya, sound card hanyalah
pelengkap komputer, namun saat ini sound card merupakan perangkat yang harus dimiliki oleh
pengguna komputer. Salah satu Sound Card yang sangat populer di Indonesia
adalah Sound Blaster, yang dibuat oleh Creative Labs. Ada 3
macam sound card jika dilihat dari cara pemasangannya, yaitu :
1.
Sound Card Onboard : dipasang menempel
langsung dengan motherboard komputer.
2. Sound
Card Offboard : dipasang melalui slot ISA/PCI yang ada pada motherboard.
3. Sound
Card External : dipasang dengan penyambungan melalui port external
(USB/FireWire).
10.
Modem
Merk :
Speedcom
Seri :
HPI56M3
Pada saat jaringan internet menjadi suatu
kebutuhan pokok, maka dengan seiring perkembangan pada teknologi informasi,
inovasi tersebut pun diciptakan yakni sebuah akses modem internal. Biasanya
modem dengan type seperti ini sudah tertanam pada slot PCI di
motherboard suatu perangkat komputer.
11.
Wireless LAN Card
Merk : Linksys
Seri :
WMP546
Wireless Card atau bisa juga
disebut sebagai kartu wifi merupakan sebuah hardware atau perangkat keras yang
umumnya terdapat di dalam device laptop yang akan berperan sebagai penerima
sinyal elektromagnetik.Dengan hadirnya wirreless card tentu akan sangat
memudahkan banyak pengguna laptop untuk dapat lebih praktis terkoneksi dengan
jaringan tanpa harus menggunakan kabel layaknya pc.Fungsi wireless card pada
laptop yaitu menghubungkan jaringan tanpa kabel, artinya kalian bisa menerima
sinyal dari perangkat lain yang di share mulai dari wifi bahkan untuk tetring
hotspot melalui smartphone pun kalian bisa gunakan.Meskipun tidak memerlukan
kabel lan untuk terhubung dalam jaringan namun wireless card sendiri dapat
menerima sinyal dengan baik meskipun jika kita perbandingkan dengan menggunakan
kabel tentu hasilnya sedikit lebih baik menggunakan kabel.
12.
Firmware
Merk : VIA
VT6307
firmware berfungsi untuk mengendalikan perangkat keras, berfungsi untuk meningkatkan performa
perangkat keras atau memperbaiki bug/kesalahan sistem yang ada.
13.
LAN Card
Merk : 3com
Allied
telesyn AT-2500
NIC atau Network Interface Card adalah sebuah kartu
yang berfungsi menghubungkan komputer ke dalam jaringan, baik jaringan lokal
atau jaringan internet. Saat ini terdapat dua jenis NIC yang diketahui,
diantaranya NIC bersifat fisik (contoh : NIC Ethernet, Token Ring,
dll ) dan NIC bersifat logis (contoh : Loopback Adapter dan Dial-up
Adapter).
III.
Alat dan Bahan
Processor,RAM,Power Supply,VGA,Hardisk,Kabel ATA,Kabel
SATA,Optical Disk Drive,Floppy Disk Drive, Sound card,Modem,Wireless LAN Card,
LAN Card, Firmware.
IV.
Langkah Kerja
-
V.
Hasil
-
VI.
Analis & Kesimpulan
1.
Komponen Penyusun Komputer memiliki spesifikasi dan
fungsi yang berbeda untuk mendukung kerja komputer.
2.
Diantara komponen tersebut adalah :
a.
Processor
b.
RAM
c.
Power Supply
d.
VGA
e.
Hardisk,
f.
Kabel ATA
g.
Kabel SATA
h.
Optical Disk Drive
i.
Floppy Disk Drive
j.
Sound card
k.
Modem
l.
Wireless LAN Card
m.
LAN Card
n.
Firmware
VII.
Referensi
1.
https://www.kaskus.co.id/thread/52e0d9685ccb174048000093/macam-macam-processor-amd-dan-tingkatannya/
